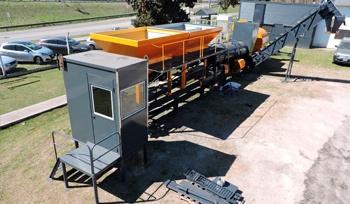

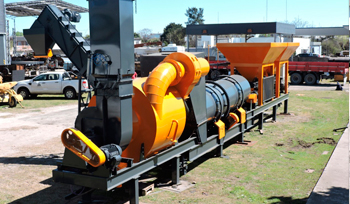

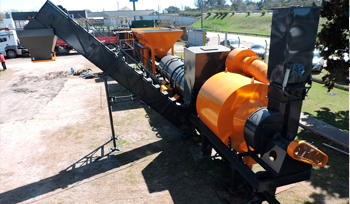

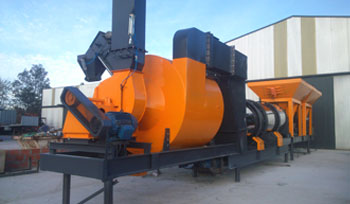

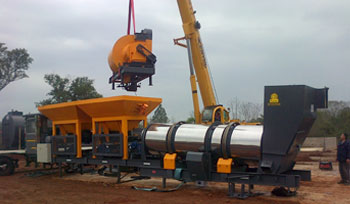

PLANTAS DE ASFALTO

MODELO GUILLERMO FRACCHIA
Desde 10 hasta 50 ton/h.
Accionamiento manual o automatico.
Fijas o transportables.

CARACTERISTICAS TECNICAS
Planta asfáltica para la elaboración de concreto asfáltico en caliente.
Nueva sin uso.
Fabricamos plantas de 10/15, 20/30 y 40/50 ton/h.

ELEMENTOS CENTRALES DE LAS PLANTAS

PREDOSIFICADOR:
De dos o tres tolvas.
Sistema de alimentación por bandeja oscilante o cinta transportadora.
Accionado por motorreductor eléctrico blindado.

BASTIDOR:

Tipo puente de perfiles normales reforzado estructuralmente.
Con patas de apoyo, pasillos de operador en material antideslizante.
Baranda de seguridad y escalera de acceso al puente comando.

HORNO:

De tipo rotativo, con alabes interiores de diseño tal, que posibilitan la formación de una "cortina" de áridos a efecto de lograr un eficiente secado y calentamiento de los mismos.
Para su accionamiento esta previsto de un motorreductor eléctrico normalizado blindado.
Giro: mediante motor eléctrico, reductor, cadena, y corona.
El horno esta montado sobre dos pistas fijadas por medio de montantes flexibles, 4 rolos de apoyo sobre cojinetes y 2 rolos de sostén axial.
El tiro inducido se genera por ventilador accionado por motor eléctrico, blindado normalizado.

SISTEMA SECUNDARIO:

Esta compuesto por un lavador de gases, que separa las partículas más finas por medio de una lluvia de agua interna a presión suministrada por una motobomba tipo centrífuga, con motor blindado.

DOSIFICADOR DE ARIDOS:

La dosificación se realiza por pesada mediante los siguientes elementos: Descarga de áridos desde el horno rotativo a una tolva reten, con medición de temperatura de los mismos mediante termómetro de cuadrante y compuerta tipo giratoria, para la descarga en la tolva de pesada.
Bastidor de pesada con tolva para áridos con compuerta giratorio y batea de asfalto del tipo volcable, ambos de descarga en mezclador. Este bastidor se encuentra suspendido desde un mecanismo de pesada dotado de una balanza de cuadrante circular de fácil visualización con dos indicadores testigos acumulativos.
Tanto la abertura de ambas compuertas giratorias como el volcado de la batea de asfalto se realizan mediante cilindros neumáticos accionadas desde la cabina.

MEZCLADOR:

Del tipo de ejes paralelos interconectadas por engranajes y montados sobre cojinetes autocentrantes.
Por pastón, provisto de paletas recambiables, resistente a la abrasión
Accionada por motorreductor eléctrico normalizado blindado.
Con compuerta de tipo rotativa montada, sobre cojinetes autocentrantes de descarga sobre camión. La abertura de dicha compuerta se realiza a través de cilindro neumático accionado desde cabina.

BOMBA DE ASFALTO:

De tipo engranajes, accionada mediante motor eléctrico normalizado blindado y válvula de tres vías enchaquetada en aceite térmico, la cual permite dosificar la carga de asfalto en la batea de pesada. Comando de válvula mediante cilindro neumático accionado desde la cabina.

CABINA:

Con aislacion térmica para el operador con cristales de seguridad y butaca de comando.

CAPACITACION DEL PERSONAL:

Nuestra empresa dará la capacitación correspondiente al personal que el municipio designe para la correcta utilización del equipo.

La planta se entregara llave en mano debidamente instalada, con sus cañerías de asfalto calefaccionada en aceite, combustible e instalación eléctrica. Para el montaje proveeremos los planos de obra civil.
Las obras civiles de las piletas decantadoras y bases de la planta deberán ser realizadas por el municipio.
